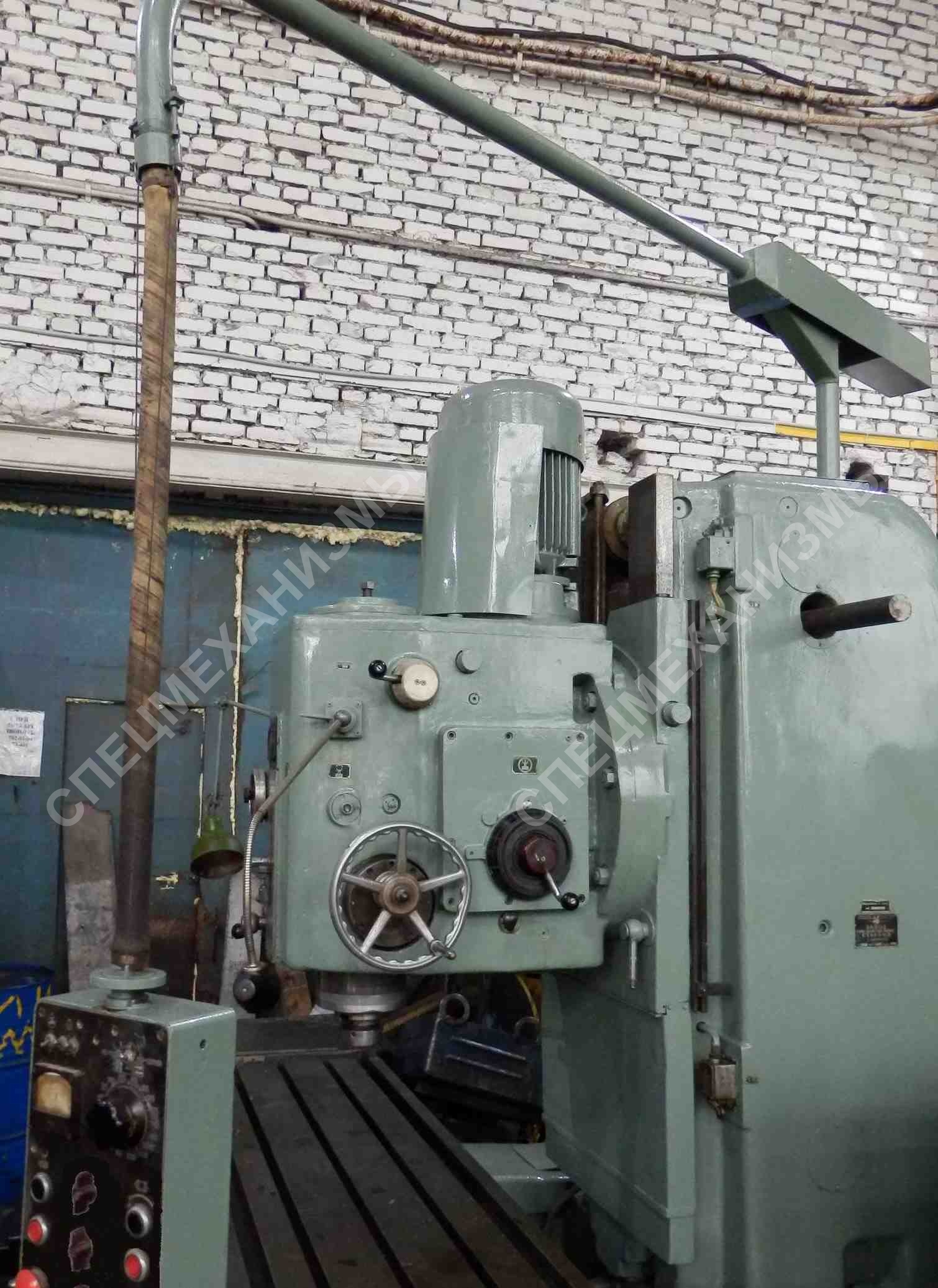

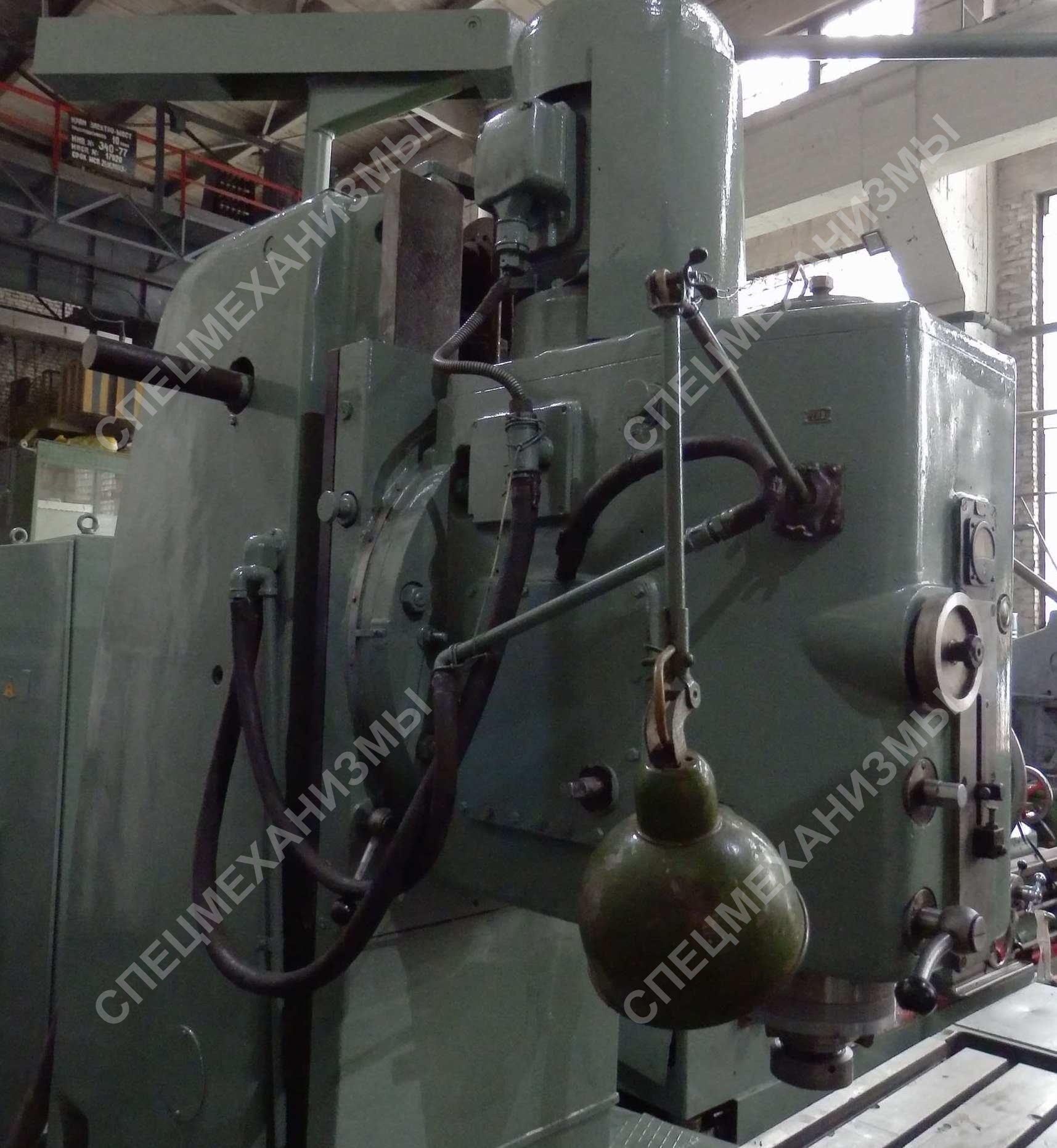

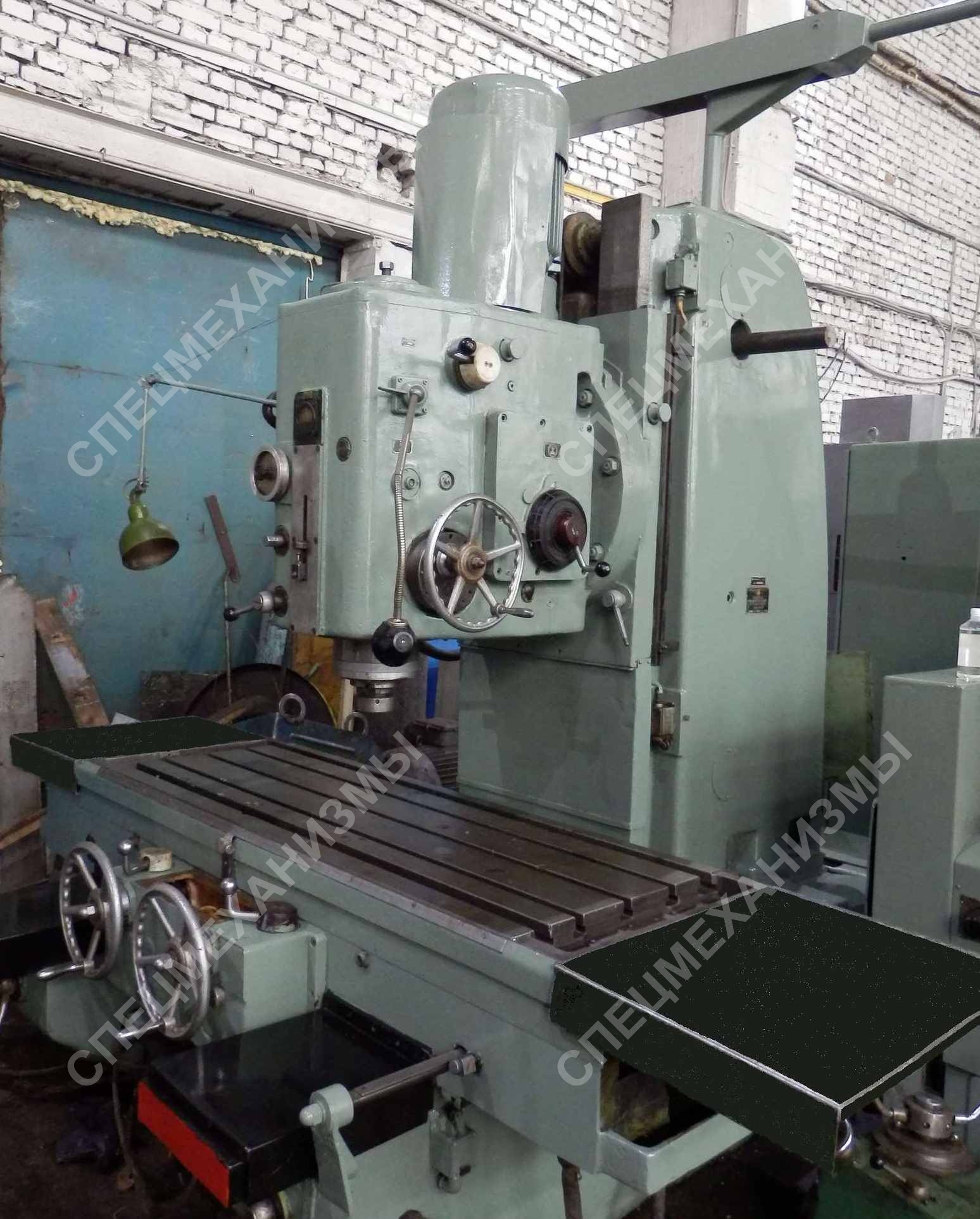

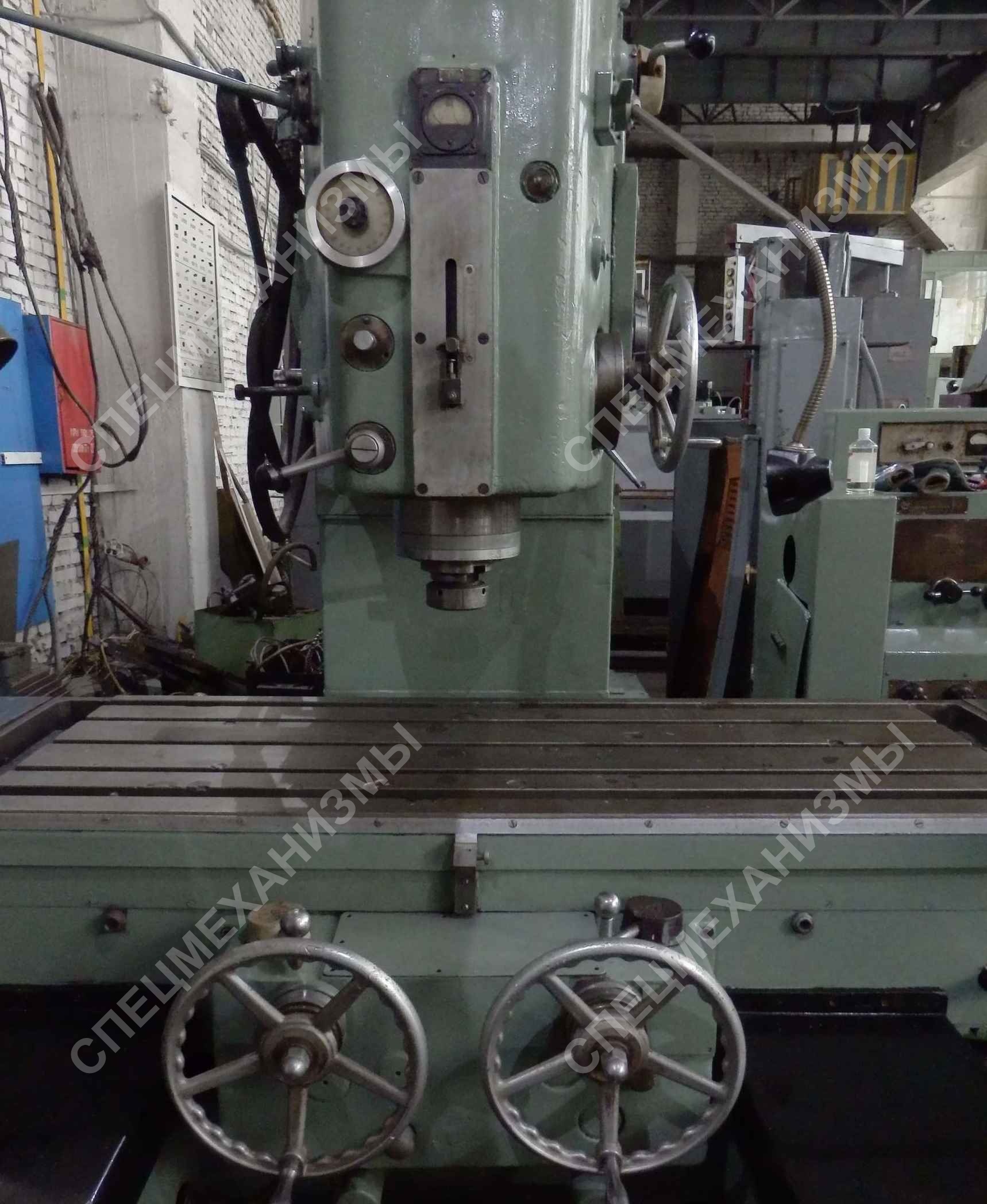

Вертикальный бесконсольно фрезерный станок мод. 654
Стоимость: Уточняйте
Завод-производитель: Ульяновский завод тяжелых и уникальных санков.
Вертикальный бесконсольно фрезерный станок мод. 654 имеет крестовой стол расположенный на неподвижной станине который может перемещаться в продольном и поперечном направлениях. Имеет поворотную шпиндельную головку. На этом станке можно обрабатывать крупногабаритные, тяжелые заготовки в условиях единичного и серийного производства. Фрезерование производится торцовыми скоростными головками, а также, цилиндрическими, концевыми и фасонными фрезами.
Повышенная мощность и жесткость, а также высокие числа оборотов шпинделя позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.
Продольные и поперечные подачи стола осуществляются отдельными электродвигателями постоянного тока с бесступенчатым регулированием чисел оборотов. Бесступенчатое регулирование подачи в широком диапазоне позволяет производить выбор оптимальной минутной подачи при фрезеровании. С целью удобства управления и сокращения вспомогательного времени на станках предусмотрено: управление всеми движениями станка с подвесного пульта: возможность изменения чисел оборотов шпинделя одной рукояткой с помощью гидравлики: бесступенчатое изменение подач одной рукояткой, расположенной на подвесном пульте; наличие быстрых перемещений стола в продольном и поперечном направлениях и шпиндельной бабки — в вертикальном направлении; электрическое торможение шпинделя. Для точных перемещений стола предусмотрены замедленные подачи. Станки могут работать по полуавтоматическому циклу, включающему быстрый прямой и обратный ход, рабочий ход и остановку стола в требуемых положениях.
Технические характеристики | |
---|---|
Размеры рабочей поверхности стола, мм | 1600x630 |
Наибольшее перемещение стола, мм: | |
продольное | 1250 |
поперечное | 600 |
вертикальное | 650 |
Расстояния от торца шпинделя до рабочей поверхности стола, мм | 100-750 |
Расстояние от оси шпинделя до вертикальных направляющих станины, мм | 640 |
Пределы частот вращения шпинделя, мин-1 | 25-1250 |
Диапазон подач стола, мм/мин: | |
продольных и поперечных | 10-1200 |
вертикальных | 3-480 |
Наибольшая масса обрабатываемой детали (с приспособлением), кг | 2000 |
Мощность электродвигателя главного привода, кВт | 13 |
Угол поворота головки, град | +-30 |
Вертикальное перемещение пиноли, мм | 100 |
Габариты станка, мм: | |
длина | 3165 |
ширина | 2890 |
высота | 3120 |
Вес станка, кг | 11600 |
